تعتبر EC Insulator Jiangxi Co., Ltd. واحدة من الشركات المصنعة والموردة الأكثر موثوقية لأجهزة إعادة الإغلاق العلوية في الصين. مع خبرة وفيرة، نحن ملتزمون بتقديم خدمة مخصصة عالية الجودة. لا تتردد في بيع أجهزة إعادة الغلق العلوية الممتازة المصنوعة في الصين هنا من مصنعنا بالجملة.
نظرة عامة على المنتج

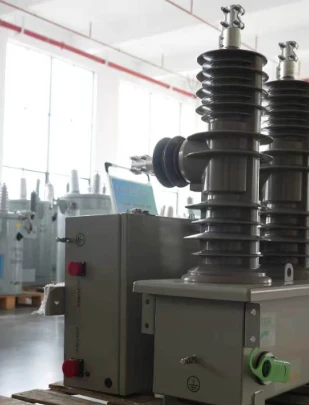

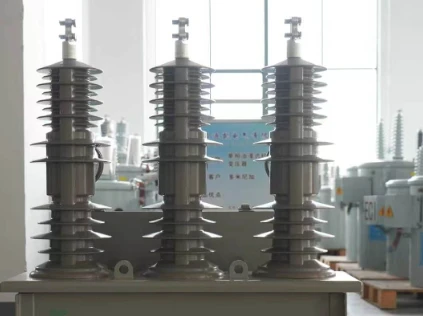

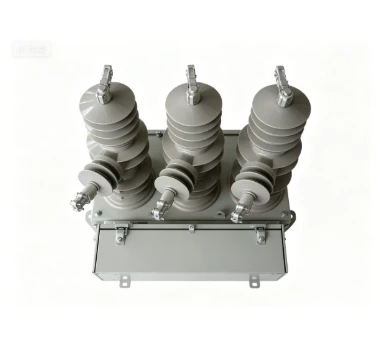

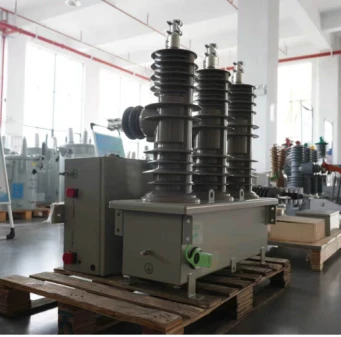

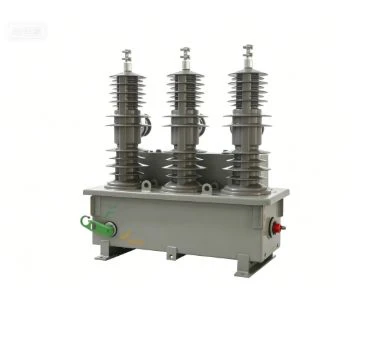

إن أجهزة إعادة الغلق العلوية من سلسلة ZCR-OH هي وحدات حماية مخصصة لخطوط التوزيع العلوية. تم تصميم هذا الجهاز لظروف الهواء الطلق- بما في ذلك التلوث والتآكل الملحي-والضباب والأحمال الميكانيكية، ويوفر حماية موثوقة لشبكات التوزيع المثبتة على الأعمدة. يمكنه اكتشاف الأخطاء وعزل الأجزاء المعيبة واستعادة مصدر الطاقة تلقائيًا، مما يؤدي بشكل فعال إلى تقليل وقت انقطاع الطاقة-للمستخدمين النهائيين-. يتم استخدام هذه السلسلة على نطاق واسع لمشاريع حماية خطوط التوزيع العلوية.
الميزات الرئيسية
تم تطوير هذه الوحدة الكاملة خصيصًا للتركيب على عمود-. ويتكون من قواطع فراغية، ومشغلات مغناطيسية دائمة-ثنائية ومستقرة-ووحدات تحكم ذكية تعتمد على المعالجات الدقيقة-، وجميعها مجمعة داخل حاويات محكمة الغلق مقاومة للطقس-. يمكن أن يتحمل العلبة التغيرات الشديدة في درجات الحرارة والرطوبة والضغط الميكانيكي الناتج عن التشغيل الميداني. إن منطق الإغلاق المدمج - يميز الأخطاء العابرة عن الأخطاء الدائمة. عند حدوث أخطاء دائمة، سيتم إغلاق جهاز الاسترداد لمنع حدوث تلف متكرر لأصول الشبكة. وبحسب المواصفات الفنية فإن قوة تحملها الميكانيكية تصل إلى 10 000 دورة تشغيل.
المواصفات الفنية
|
التقييمات |
عازل صلب |
||
|
15.5 كيلو فولت |
27 كيلو فولت |
38 كيلو فولت |
|
|
المعيار المطبق |
إيك 62271-111 / أنسي C37.60 |
||
|
الفولطية (كيلو فولت) |
15.5 |
27 |
38 |
|
التصنيف الحالي (أ) |
800 |
800 |
800 |
|
التردد المقدر (هرتز) |
50/60 |
||
|
تيار التحمل القصير المقدر-(kA) |
16/3s |
||
|
تصنيف الصنع الحالي (kAp) |
40/41.6 |
||
|
تردد الطاقة المقدر تحمل الجهد (كيلو فولت) |
50 |
60 |
70 |
|
دفعة تحمل الجهد (كيلو فولت) |
110 |
150 |
170 |
|
التحمل الميكانيكي (مرات) |
10,000 |
||
|
مقاطعة المتوسطة |
مكنسة |
||
|
آلية التشغيل |
مشغل مغناطيسي يدوي أو -ثنائي ثابت |
||
|
مادة البطانة |
HCEP |
||
طلب
يعمل تخطيط المعدات المعقول على تحسين الأداء العام لحماية الشبكة. تشتمل مواضع التثبيت النموذجية على نقاط تقسيم الخطوط، وتقاطعات فرع التغذية، وأقسام انتقال الخط، وعقد أتمتة التوزيع. عند حدوث خطأ، سيتم عزل الجزء المعيب فقط، وتظل أقسام الخط السليمة المتبقية نشطة. يعد جهاز إعادة العزل هذا حلاً مفضلاً لوحدات التغذية العلوية الطويلة في المناطق الريفية حيث يكون تحديد موقع الخطأ السريع أمرًا بالغ الأهمية. ملاحظة: تم تحسين هذا النموذج لسيناريوهات تركيب العمود العلوي-. يجب إكمال التقييم الفني الإضافي قبل تطبيقه على أنظمة الكابلات تحت الأرض.
البناء / التصميم
تأخذ سلسلة ZCR-OH-ظروف تشغيل الموقع العالمية الحقيقية كمدخل أساسي للتصميم. يتم وضع قواطع الفراغ والمشغلات المغناطيسية الدائمة- ووحدات التحكم داخل خزانات مقاومة للطقس -محكم الإغلاق لمقاومة الغبار والرطوبة وتغير درجات الحرارة على طول ممرات الطاقة. تتوافق هياكل التثبيت مع تركيبات الأعمدة العلوية القياسية دون أي تعديل خاص. توفر البطانات HCEP أداءً مستقرًا للعزل الخارجي -للتشغيل الميداني على المدى الطويل.
المعايير والاختبار
تحدد معايير المعدات العلوية IEC 62271-111 وANSI C37.60 إطار عمل الامتثال. يتحقق الاختبار الخاص بالنفقات العامة من صحة الأداء في ظل الظروف البيئية العامة بما في ذلك درجات الحرارة القصوى والتعرض للرطوبة والتحميل الميكانيكي. يشمل التركيز على الاختبار المتانة العامة والتحقق من الموثوقية.
التكوينات الاختيارية/التخصيص
تعالج خيارات التخصيص الشاملة متطلبات التطبيق العامة. تتضمن التحسينات المتاحة تكوينات التركيب العلوية المتنوعة، وواجهات الاتصال، وإعدادات الحماية المحددة للحملة العامة. تدعم مرونة التكوين التكيف مع أنواع الخطوط الهوائية المختلفة والظروف البيئية العامة.
التعبئة والتغليف والتسليم

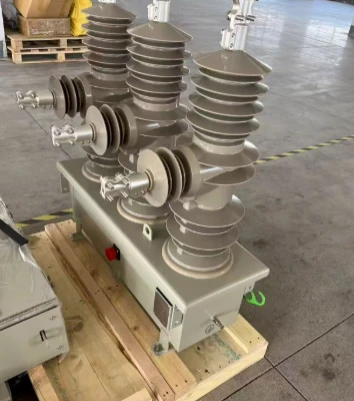

يتم تعبئة الوحدات في صناديق خشبية معززة مناسبة للنقل البحري لمسافات طويلة-. تعمل العبوة المقاومة للصدمات- على حماية المكونات الداخلية من التلف أثناء النقل. تشتمل كل عملية تسليم على أجهزة تركيب كاملة للتركيب على العمود-. يتم تكوين معلمات الحماية مسبقًا-في المصنع استنادًا إلى بيانات مشروع العميل لتقليل عبء العمل على تشغيل الموقع-.
الأسئلة المتداولة - الأسئلة المتداولة حول أداة إعادة إغلاق الخط
الوسم : جهاز إعادة الغلق العلوي، مصنعي جهاز إعادة الغلق العلوي في الصين، الموردين، المصنع
