واحدة من الشركات المصنعة والموردة الأكثر موثوقية لمحولات النوع الجاف بقدرة 750 كيلو فولت أمبير في الصين. مع خبرة وفيرة، نحن ملتزمون بتقديم خدمة مخصصة عالية الجودة. لا تتردد في بيع المحولات من النوع الجاف بقدرة 750 كيلو فولت أمبير بالجملة المصنوعة في الصين هنا من مصنعنا.
مقدمة المنتج

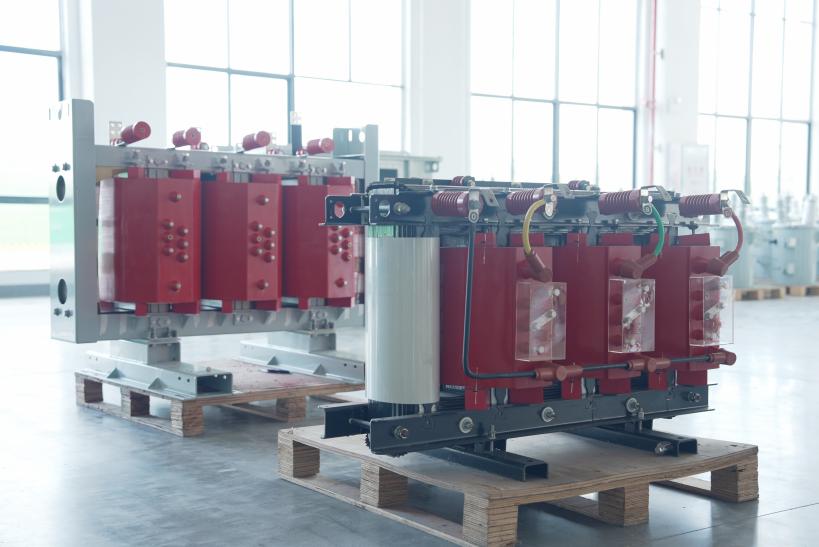

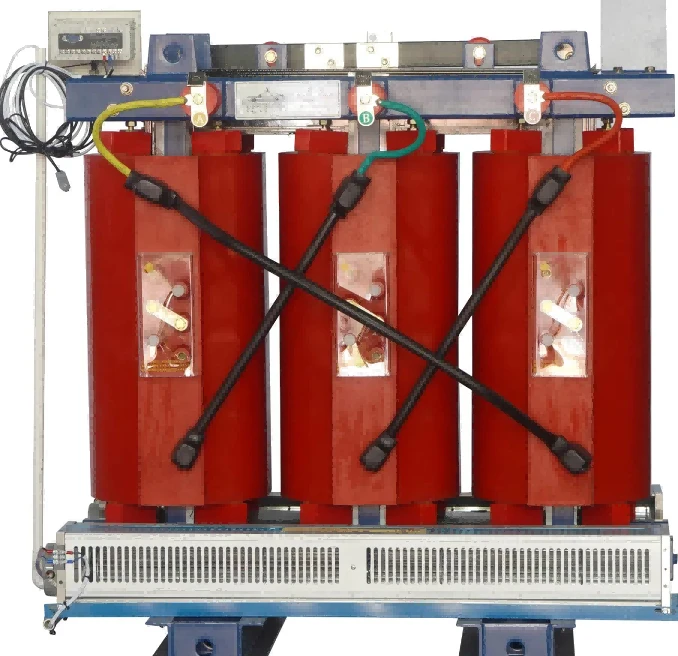

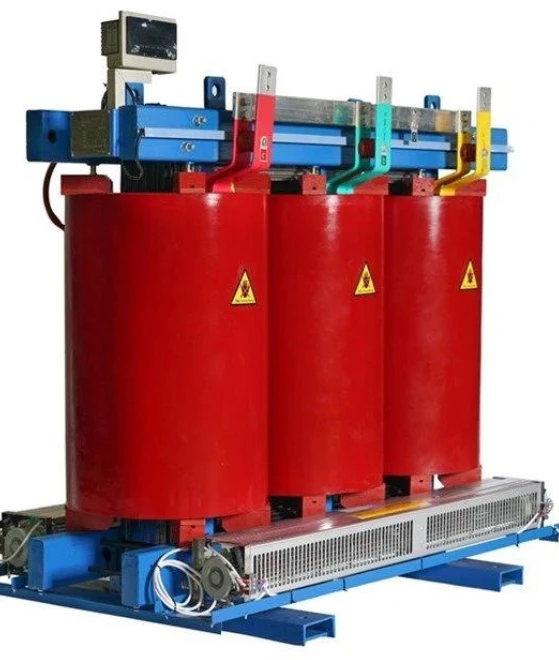

يتم اختيار المحول من النوع الجاف بقدرة 750 كيلو فولت أمبير بشكل شائع لأنظمة التوزيع الداخلية حيث يلزم توفير طاقة متوسطة السعة - للمنشآت الصناعية والتجارية. تشمل التطبيقات النموذجية مصانع التصنيع ومباني المكاتب والمستشفيات ومراكز البيانات وغيرها من المشاريع التي تحتوي على غرف كهربائية مخصصة.
في العديد من المنشآت، يتم تحديد سعة المحول بأكثر من الطلب الحالي على الطاقة. تتم أيضًا مراجعة خصائص المعدات وجداول التشغيل وتوسيع الأحمال المستقبلية ومساحة التثبيت المتاحة أثناء مرحلة الاختيار.
باستخدام العزل المصبوب من راتنجات الإيبوكسي بدلاً من العزل السائل، يتجنب هذا المحول مخاوف تسرب الزيت المرتبطة عادة بالوحدات المغمورة بالزيت. كما يقلل هيكل العزل الصلب من أعمال الصيانة الروتينية المتعلقة بفحص الزيت واستبداله.
بالنسبة للمحولات من النوع الجاف بقدرة 750 كيلو فولت أمبير، يجب تأكيد المعلمات الكهربائية مثل نسبة الجهد والتردد وجهد المعاوقة ومجموعة التوصيل قبل الإنتاج. تؤثر هذه التفاصيل بشكل مباشر على تصميم الملفات وأداء درجة الحرارة والتوافق مع شبكة التوزيع الخاصة بالعميل.
التصميم الهندسي والميزات الرئيسية
يعتمد أداء المحول على التنسيق بين الدائرة المغناطيسية وترتيب الملفات ونظام العزل.
يتم استخدام صفائح الفولاذ السيليكونية الموجهة نحو الحبيبات في التجميع الأساسي. أثناء التصنيع، يتم التحكم بعناية في عملية القطع وحالة التكديس نظرًا لأن الجودة الأساسية لها تأثير مباشر على عدم فقدان-الأحمال، وكفاءة التشغيل والأداء الصوتي.
يستخدم قسم اللف موصلات نحاسية خالية من الأكسجين-. بالمقارنة مع المواد الموصلة العادية، يساعد النحاس ذو الموصلية المستقرة في الحفاظ على أداء ناقل الحركة الحالي في ظل ظروف التحميل المستمر. تم تصميم هيكل اللف أيضًا مع مراعاة القوة الميكانيكية أثناء ظروف الدائرة القصيرة-.
يتم تطبيق عملية صب راتنجات الايبوكسي الفراغية بعد إنتاج الملف. بدلاً من مجرد تغطية سطح اللف، يخترق الراتينج فجوات العزل ويشكل هيكلًا صلبًا مدمجًا بعد المعالجة. يعد التحكم في ضغط الفراغ وحالة الراتنج ودرجة حرارة المعالجة أمرًا مهمًا خلال هذه المرحلة.
بالنسبة للتطبيقات التي تتطلب مراقبة حالة التشغيل، يمكن تركيب مستشعرات درجة الحرارة PT100 على مراحل اللف. يمكن لبيانات درجة الحرارة التي تم جمعها أثناء التشغيل أن تساعد موظفي الصيانة على تحديد التغيرات غير الطبيعية في درجات الحرارة في مرحلة مبكرة.
التطبيقات وشروط التثبيت
تعد المصانع المزودة بمعدات الإنتاج أحد مجالات التطبيق الشائعة لهذا النطاق من القدرات. في مثل هذه المشاريع، عادة ما يهتم المهندسون بتيار بدء تشغيل المحرك، وتقلبات الحمل وتأثير معدات الطاقة الإلكترونية.
غالبًا ما يكون للمباني التجارية والمرافق العامة أولويات مختلفة. قد تؤثر المساحة المحدودة للغرفة الكهربائية وترتيبات التهوية ومتطلبات الضوضاء ولوائح الحماية من الحرائق على خطة التثبيت النهائية.
تتطلب المستشفيات ومراكز البيانات تشغيلًا كهربائيًا مستقرًا لأن العديد من الأنظمة المتصلة لا يمكنها تحمل الانقطاعات غير المتوقعة. لذلك يتم أخذ اختيار المحول في الاعتبار مع التصميم العام لتوزيع الطاقة.
لا ينبغي إغفال الظروف البيئية أثناء تخطيط المشروع. قد تؤثر درجة الحرارة والرطوبة والارتفاع ومستوى التلوث على تنسيق العزل وأداء التبريد، خاصة في المناطق الساحلية أو المناطق الصناعية.
عملية التصنيع وفحص الجودة
يبدأ الإنتاج بفحص المواد الواردة. يتم فحص صفائح السيليكون الفولاذية والموصلات النحاسية ومركبات راتنجات الإيبوكسي والمواد العازلة قبل الدخول إلى ورشة العمل.
بعد الموافقة على المواد، تستمر عملية التصنيع بالتجميع الأساسي، وإنتاج الملف، ومعالجة العزل، والتجميع النهائي. ولكل مرحلة متطلبات التحكم الخاصة بها لأن الأداء الكهربائي يعتمد على دقة خطوات الإنتاج المتعددة.
يعد الصب الفراغي جزءًا مهمًا من تصنيع المحولات من النوع الجاف. يقوم الفنيون بمراقبة درجة حرارة الراتنج وظروف الفراغ ووقت المعالجة أثناء العملية للحفاظ على اتساق العزل في جميع أنحاء هيكل اللف.
قبل الشحن، تخضع المحولات النهائية لاختبارات المصنع. تشتمل عناصر الفحص القياسية على مقاومة العزل، ومقاومة اللف، ونسبة الجهد، وتحمل العزل الكهربائي، واختبارات ارتفاع درجة الحرارة.
يتم تسجيل نتائج الاختبار مع مستندات الإنتاج لتتبع الجودة ومراجعة العملاء.
المواصفات الفنية
|
غرض |
وصف |
|
نوع المنتج |
محول التوزيع من النوع الجاف |
|
القدرة المقدرة |
750 كيلو فولت أمبير |
|
مرحلة |
ثلاث مراحل |
|
تكرار |
50 هرتز / 60 هرتز |
|
الجهد الأساسي |
حسب الطلب |
|
الجهد الثانوي |
حسب الطلب |
|
نظام العزل |
راتنجات الايبوكسي العازلة |
|
طريقة التبريد |
تبريد الهواء الطبيعي (AN) |
|
المواد الأساسية |
الحبوب-الصلب السليكوني الموجه |
|
مادة اللف |
الأكسجين-النحاس الحر |
|
فئة العزل |
فئة F/H |
|
مراقبة درجة الحرارة |
أجهزة الاستشعار PT100 |
|
المعيار المطبق |
إيك 60076 |
يتم تقييم المعلمات الكهربائية الإضافية، بما في ذلك جهد المعاوقة ومجموعة المتجهات ومتطلبات العلبة، بناءً على ظروف المشروع.
مراقبة الإنتاج والدعم الفني
يتم تنفيذ إدارة الجودة طوال عملية الإنتاج وليس فقط في مرحلة الفحص النهائي.
يتم الجمع بين فحص المواد والإشراف على العمليات والاختبارات الكهربائية للحفاظ على الاتساق بين وحدات المحولات المختلفة. يتم إيلاء اهتمام خاص لجودة العزل ودقة التجميع ونتائج الاختبار.
بالنسبة للمشاريع الدولية، قد يطلب العملاء ملفات فنية قبل التثبيت أو الموافقة. يمكن لـ EC INSULATOR إعداد المواصفات والرسومات وسجلات الاختبار والمستندات الأخرى ذات الصلة للمراجعة الهندسية.
تركز الاتصالات أثناء المشروع بشكل أساسي على تأكيد التفاصيل الفنية، وتجنب الاختلافات بين معلومات التصميم الأولية والمعدات النهائية الموردة.
