تعتبر EC Insulator Jiangxi Co., Ltd. واحدة من أكثر الشركات المصنعة والموردة موثوقية لصواعق الصواعق الخزفية عالية الجهد في الصين. مع خبرة وفيرة، نحن ملتزمون بتقديم خدمة مخصصة عالية الجودة. لا تتردد في بيع مانع الصواعق الخزفي عالي الجهد المصنوع في الصين هنا من مصنعنا بالجملة.
مقدمة المنتج
يتم استخدام مانع عازل البورسلين بشكل أساسي في شبكات الجهد العالي-الخارجية لحماية المحولات والمحطات الفرعية ومعدات الطاقة العلوية من نبضات البرق وتبديل الجهد الزائد.
في العديد من مشاريع الطاقة، يتطلب اختيار مانع التسرب مزيدًا من الاهتمام بدلاً من مطابقة جهد النظام. يمكن أن يؤثر موقع التثبيت ومستوى التلوث وتنسيق العزل ونوع المعدات المحمية على التصميم النهائي. يستمر اختيار غلاف البورسلين للتطبيقات التي تكون فيها القوة الميكانيكية وأداء العزل الخارجي على المدى الطويل -مهمًا.
تغطي سلسلة CA الفولتية المقدرة من 3 كيلو فولت إلى 54 كيلو فولت ويتم تصنيعها وفقًا للمتطلبات ذات الصلة بالمواصفة IEC 60099-4 الخاصة بمانعات زيادة أكسيد المعدن.
وصف المنتج

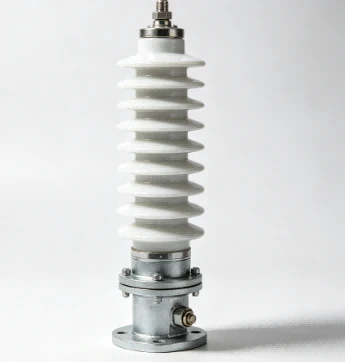

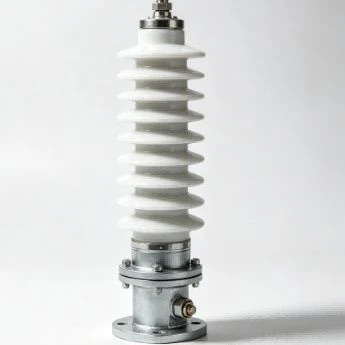

مانع عازل من البورسلين عالي الجهديجمع بين تقنية عزل البورسلين وعناصر المقاومة غير الخطية -ZnO (أكسيد الزنك) لتوفير الحماية ضد نبضات البرق وتبديل الجهد الزائد في أنظمة الجهد العالي-.
أثناء ظروف الجهد غير الطبيعي، تغير عناصر ZnO خصائصها الكهربائية بسرعة وتفرغ طاقة التدفق، مما يقلل من ضغط الجهد المطبق على المحولات والمفاتيح الكهربائية وغيرها من المعدات المتصلة. يوفر الغلاف الخزفي عزلًا خارجيًا ودعمًا ميكانيكيًا، مما يجعل هذا النوع من مانعات الصواعق مناسبًا للتركيبات الخارجية المعرضة لتغيرات الطقس.
في التطبيقات الفعلية، قد تتطلب البيئات المختلفة تكوينات مختلفة للمنتج. على سبيل المثال، قد تحتاج محطة فرعية قريبة من الساحل إلى مسافة زحف أطول بسبب التلوث الملحي، في حين أن المواقع الصناعية ذات التلوث الشديد قد تتطلب اعتبارات عزل إضافية. اختيار الحقمانع عازل من البورسلين عالي الجهديتضمن فحص الجهد المقنن وMCOV ومسافة العزل وظروف التثبيت معًا. تغطي سلسلة CA أنظمة 3 كيلو فولت إلى 54 كيلو فولت مع تيار تفريغ اسمي 5 كيلو أمبير، وMCOV من 2.55 كيلو فولت إلى 45.90 كيلو فولت، وخيارات مسافة الزحف من 323 مم إلى 2040 مم.
التصنيع وتخصيص المشروع
يعتمد الأداء المتسق على التحكم الدقيق في المواد والمعالجة والفحص النهائي.
قبل الإنتاج، يتم فحص العلب الخزفية وعناصر مقاومة أكسيد الزنك والتجهيزات المعدنية ومكونات الختم وفقًا للمتطلبات الفنية. يتم تشكيل أجزاء البورسلين وتلبيدها تحت ظروف خاضعة للرقابة لتحقيق القوة الميكانيكية وخصائص العزل المطلوبة. يتم اختبار عناصر ZnO قبل التجميع للتحقق من أدائها الكهربائي.
بعد الانتهاء من التجميع، يتم فحص الموانع النهائية من خلال الاختبارات الكهربائية الروتينية، بما في ذلك قياس الجهد المتبقي، والتحقق من العزل واختبار تحمل تردد الطاقة. تساعد هذه الإجراءات في التأكد من تناسق المنتج قبل الشحن.
بالنسبة للمشاريع ذات شروط التثبيت الخاصة، يمكن إجراء تعديلات على أبعاد الهيكل وهيكل التثبيت وترتيب الأطراف ومسافة الزحف. المعلومات مثل جهد النظام وبيئة التثبيت وظروف التلوث تسمح لتكوين المنتج بالتوافق بشكل أفضل مع التطبيق الفعلي.
المعلومات الفنية
|
غرض |
مواصفة |
|
المعيار المرجعي |
إيك 60099-4 |
|
الجهد المقنن |
3 كيلو فولت - 54 كيلو فولت |
|
MCOV |
2.55kVrms - 45.90kVrms |
|
تيار التفريغ الاسمي |
5 كيلو أمبير |
|
مواد الإسكان |
بورسلين |
|
مسافة الزحف |
323 ملم - 2040 ملم |
|
طلب |
المحطات الفرعية الخارجية والمحولات والخطوط الهوائية وأنظمة الطاقة الصناعية |
التعليمات
ما الذي يجعل غلاف البورسلين مناسبًا لتطبيقات الصواعق الخارجية؟
يوفر الغلاف الخزفي قوة ميكانيكية عالية وخصائص عزل جيدة، وهو أمر مهم للمعدات التي تعمل في الهواء الطلق لسنوات عديدة. في تطبيقات حماية المحطات الفرعية والمحولات، قد يواجه مانع الصواعق التعرض المستمر لأشعة الشمس والرطوبة وتغيرات درجات الحرارة والتلوث، لذا فإن المتانة الهيكلية هي عامل اختيار مهم.
ما هي المعلومات التي يجب التأكد منها قبل الطلب؟
تتضمن المعلومات الرئيسية جهد النظام وموقع التثبيت ونوع المعدات المحمية والظروف البيئية. تساعد هذه التفاصيل في تحديد مواصفات مانعة التسرب المناسبة وتجنب تحديد تكوين لا يتطابق مع بيئة التشغيل الفعلية.
